Dijual Boster Pemancar 80 Watt 2SC1972 + 2SC2782

Dijual boster pemancar 80 watt menggunakan transistor 2SC1972 dan 2SC2782 dengan harga 650 ribu, untuk keperluan broadcasting.

Untuk Input sekitar 2-3 watt dan output 80 watt
jika di input 1 watt outputnya 50 watt dengan tegangan 13.5 volt

Jual 2sc2782 Tanpa Titik Murah

Dijual 2sc2782 Tanpa Titik Dengan Harga Murah .. 300 ribu ..
Sebelumnya saya ragu dengan transistor 2sc2782 bungkus hitam ini .. (karena belum nyoba sendiri) yang tentunya menurut saya pribadi bukan transistor dari thosiba ..
Dari ciri ciri yang saya lihat transistor ini menurut saya transistor sejenis morotola ..

Jika anda ingin mengetahui ciri ciri transistor 2sc2782 silahkan membaca halaman link ini Ciri-ciri transistor 2sc2782

Namun setelah beberapa teman atau teknisi pemancar mencobanya dengan hasil yang bagus
Input 20 watt output 85 watt tegangan 13.5 Volt
tanpa ada sinyal harmonik dan tidak over panas....
Beberapa yang mencoba lagi input 18 watt tegangan 11V keluar 60 watt .. dan hanya hangat...
Ada juga yang input 1 watt dengan 2sc1946A dan 2sc2782 ini menghasilkan 80 watt untuk broadcast...

Kemudian ..

Saya mencoba untuk datangkan 10 pcs ..  ### maklum saya malas coba coba klo harganya agak bunyi .. klo dah ada yng coba baru nyoba ... haha .. beda lah klo harganya 10 ribu atau 20 ribu .. nyoba nyoba enteng..##
Alhamdulillah kemarin baru tiba dirumah saya .. hari ini sudah tinggal 6 pcs ..
Kemudian saya coba 1 pcs dengan pendorong 2sc1972

Menggunakan PLL dengan ic mc145151 hadiah dari saudara saya kang Hendroe Lakone .. yang berumahkan di Kalimantan
PLL saya menggunakan 2sc1970 dengan output 1 watt
Ternyata dengan PLL ini 2sc1972 yang saya pasangkan hanya keluar 10 watt .. jadi kurang untuk mendorong 2sc2782 nya ..

Hasilnya adalah 50 watt .. dengan tegangan 13.5 volt .. transistornya cuma hanyat .. padahal tidak saya beri kipas .. xixi ..
mungkin jika diberi input 2 watt akan menghasilkan output 70 - 80 watt
Nah bagi yang berminat silahkan hubungi saya.. cp ada di profil .. klik disini
harga 300 ribu ,- ongkir 10 ribu via pos .. pembelian lebih dari satu akan saya potong harganya .. oke ..

Jual Capasitor Untuk Kebutuhan Pemancar

Dalam perakitan pemancar Fm tidak lepas dengan komponen Capasitor / Kapasitor Keramik. Semakin besar daya penguat maka akan membutuhkan capasitor dengan kapasitas tegangan yang tinggi dan kualitas yang bagus.

Yang kami tawarkan kepada anda disini yaitu
1. Capasitor 82 pF merk SOSHIN made in Japan Langka
    Cocok untuk output 2sc1946A dan sejenisnya
    Harga : 2500,- / Pcs

2. Capasitor 33pF merk SOSHIN made in Japan Langka
    Harga : 2500,- / Pcs


3. Capasitor 82 pF merk apa ya lupa tapi saya suka dengan brand ini NPO
    Cocok untuk output 2sc2630, 2sc2694, 2sc2782 dsb
    Harga : 4000,- / Pcs

4. Capasitor  150 pF 4KV merk apa ya lupa tapi saya suka dengan brand ini
   Cocok untuk output 2sc2782, 2x2sc2782, 2x2sc2694, 2x2sc2630
   Harga : 6000,- / Pcs

5. Capasitor 36 pF 1KV merk KCK NPO
    Harga 2500,- / Pcs

Ongkir (ongkos kirim) 10ribu via pos
Jika anda berminat silahkan hubungi saya di Profil

Transistor 2sc1946A Brand HG Semi

Alhamdulillah setelah menunggu beberapa lama, yang dinanti kiriman tiba lagi,,, beberapa bulan yang lalu saya sempat ambil 5 pcs 2sc1946A brand HG ini dan saya uji coba hasilnya memuaskan.
Dengan input 2538 mampu keluar 20-25watt. Karena saya rasa hasil yang bagus dan beberapa teman dan pengunjung blog ini berminat dengan transistor ini .. saya putuskan untuk includ lagi. Alhamdulillah kemaren sore baru tiba ..

Baru kemaren sore datang 10Pcs .. hari ini sudah dipesan dan diambil 5 Psc .. hehe ..
2sc1946A Hg Semi
Mungkin sebagian orang berkata ini transistor 1946A palsu ..
Menurut saya yang dikatakan palsu itu juka sebenarnya transistor 2sc2237 kemudian disablon menjadi 2sc1946A. Akan tetapi transistor ini memang dibuat dan didesain menjadi transistor 2sc1946A cuma saja pembuatnya bukan dari brand mitsubishi (karena brand mitsubishi desas desusnya sudah fakum)

Anda bisa bedakan brand ini dari logonya atau bentuknya ..
Di bagian kiri atas adalah brand Mitsubishi sedangkan yang 10Pcs lain adalah HG semi

HG semi bukan hanya menyediakan transistor 2sc1946A saja akan tetapi beberapa tipy transistor pemancar, anda bisa melihatnya langsung di web resminya HG Semi
Mungkin anda bisa juga langsung order ke sana .. pastinya harganya lebih murah dari yang saya tawarkan.
Tentunya memakan waktu yang cukup lama dan harus berurusan dengan bea cukai dsb.
Sebagai acuan datasheet transistor ini anda bisa lihat di sini Datasheet 2sc1946A Hg Semi

Jika anda berminat silahkan contak saya di profil saya

Harga 200 ribu (Harga naik 20rb )

Dijual Transistor Pemancar 2sc3147 VHF Thoshiba 60 watt

Dijual transistor pemancar vhf 2SC3147dengan harga 320 rb (belum ongkos kirim)
Ongkos kirim 10rb via Pos
Pi = 10 Watt
Po= 50-60 Watt
Pd= 150 Watt
Untuk datasheet silahakan klik disini datasheet 2sc3147

Transistor ini mirip dengan 2sc2630 akan tetapi 2sc3147 ini merupakan brand dari Toshiba. Mungkin jika anda mencari transistor 2sc3147 di toko-toko akan susah mendapatkannya.
Transistor ini saya hanya mempunyai 1 Pcs saja

Ini merukapan foto transistor 2sc3147 tampak dari bawah

Sedangkan ini tampak dari samping

Ini merupakan grafik datasheet transistor 2sc3147
Dulu saya pernah mendapatkan 3 Psc, 2 merupakan titipan teman untuk dibuat 2X2SC3147 sedangkan yang 1 untuk saya pribadi.. anda bisa melihat ujicoba saja disini
Ujicoba 2sc3147

Jika anda berminat silahkan hubungi saya
untuk cp ada di Profil saya

Boster FM Broadcast 2sc1971 dan 2sc2630 dengan daya 50 watt

1 Minggu yang lalu saya dikirimi 2sc2630 dari Pulau Sulawesi untuk dibuat PA FM 50 watt untuk keperluan broadcast .. nah ini dia penampakanya ..

Manis sekali bukan? hehe .. kayak gula saja ..
Model 2sc1971 plus 2sc2630 Eplus ini sudah sering saya buat, saya rasa hasilnya cukup memuaskan
seperti PA berikut .. yang saya buat sekitar 1 tahun yang lalu .. dan masih on air.

Kit yang saya pakai sama dengan kit ini .. beda desain 50 watt sedang yang dibawah untuk 80 watt ..
Hehe berarti beda ya? ya cuma beda lubang sama Capasitor nya saja

Kit diatas merupakan pesanan rekan di jakarta 1 minggu yang lalu ..

Jika rekan2 mempunyai transistor 2sc2630 dan 2sc1971 yang tidak terpakai dan menginginkan PA 50 watt untuk broadcast ..

Bisa saya bantu dengan mahar 220.000,- ( harga sewaktu waktu bisa berubah menyesuaikan harga komponen )
silahkan kunjungi Profil saya di profil

Mohon maaf mungkin sms agak lama balasnya .. karena kesibukan perkuliahan saya di UNY
maklum biasiswa .. jadi harus serius karena amanah rakyat ..

Dijual transistor pemancar vhf 2n5591 dan 2n5590 bekas FURUNO

Dijual transistor pemancar vhf 2n5591 dan 2n5590 bekas  dengan harga 200 rb
Transistor ini cocok untuk broadcast maupun brikbrikan. untuk boster HT juga bisa
transistor 2n5591 dan 2n5590 ini produksi dari motorola.

Untuk datasheet dan dapat lihat di datasheet 2n5591 dan 2n5590
atau dapat anda lihat pada gambar dibawah ini

Untuk transistor 2n5590
input 3 watt output 15.8 watt
sedangkan untuk 2n5591
input 8 watt output 30,2 watt

 seandainya anda menginginkan pembelian secara lengkap seperti gambae d atas (1 box lengkap) anda dapat membelinya dengan harga 200rb dengan catatan apa adanya, tidak dicek dulu transistornya amsih bagus atau tidak
tentunya ada pendorong semacam 2sc1947 tetapi bukan 2sc1947

radio pemancar ini merupakan produk FURUNO, saya sendiri tidak tahu dimana pabriknya haha ..
namun jika anda menginginkan transistor saya cek dan dipastikan tidak bocor atau masih bagus maka saya menawarkan kit PA saja seperti gambar paling atas dengan harga 200 rb
Harga sewaktu waktu dapat berubah (belum ongkos kirim)
cp kuncungi profil saya
profil saya
cp: 085643 918 460
bb: 7639BB54

Dijual Transistor pemancar 2sc2141 murah

 Dijual Transistor pemancar 2sc2141 murah dengan harga 90rb
Transistor 2sc2141 ini saya belum menemukan datasheetnya, akan tetapi dari bentuk fisiknya mirip dengan transistor  2sc2182 yang saya miliki.

Transistor ini merupakan produk dari Toshiba. mungkin teman-teman belum pernah mendapati transistor ini.
saya rasa transistor ini mempunyai daya 15-18 watt, saya pun juga belum pernah memakainya, cuma dapat satu ini saja
bagi teman-teman yang berminat silahkan hubungi saya
di :085643 918 460
bb: 7639BB54
lihat di profil saya
dengan harga 90 ribu (belum termasuk ongkos kirim)
ongkos kirim via pos (10rb)

Dijual Transistor UHF M2519 second murah

Dijual Transistor UHF M2519 second murah dengah harga 60rb
Tranistor M2519 ini merupakan pendorong dari transistor M1107.
Untuk datasheet transistor ini saya belum menemukannya, akan tetapi saya sudah pernah memakainya di FM kurang lebih keluar 15 watt.
Dengar-dengar dari teman transistor ini tergolong transistor militer



Transistor M1107 ini juga saya tidak tau datasheetnya, kata temen sih sekitar 70 wat. Saya sudah pernah memakainya dua kali di FM dan keluar 60-80 watt pada waktu itu.

Nah kesempatan kali ini hanyaM2519 saja yang saya jual, transistor pemancar ini saya jual dengan harga 60ribu ini fotonya

Transistor ini dalam kondisi normal atau tidak bocor (pengukuran skala 10 K)
Jika anda berminat silahakan pm saya
kuncungi
profil saya
cp: 085643 918 460
bb: 7639BB54
(harga sewaktu waktu dapat berunah) stok hanya 1 pcs

Dijual Transistor Pemancar Second SD1019 dan SD1012 TAIT

Dijual transistor pemancar fm / vhf bekas murah
Pesawat TAIT the two-way radio people yang dirakit pada tahun 24 april 1985 ### lama juga ya sobat?
Nah ini penampakannya



Ini dia penampakannya .. sangat menarik bukan?

1 paket terdiri 2 transistor yaitu sd1019 dan sd1012, nah jika anda ingin mencari datasheetnya dan ketemu , mohon infokan ke saya ya? soalnya saya cari-cari tidak ketemu, adanya yang beda bentuk fisiknya.

Radio celok alias radio komunikasi ini mempunyai spesifikasi daya 25 watt - 37 watt, dengan asupan tegangan 13,8 volt silahkan lihat di buku manualnya

Ini dia penampakan buku manualnya

 Transistor ini belum saya cek apakah masih bagus atau tidak, biasanya saya menjual transistor second selalu saya cek apakah bocor atau tidak, istilah lain apakah masih bagus atau tidak, dengan pengukuran multi skala 10K maupun 100K.

Saya sendiri juga belum pernah memakai transistor ini karena baru mendapati ini yang pertama, yang dahulu saya pakai yaitu SD1488 dan SD1477

Nah jika anda menginginkan pemancar ini untuk dipakai broadcast ataupun di reparasi? maupun untuk brik brikan? saya tawarkan kepada anda dengan harga 210rb 1 paket modul rf nya dengan kondisi transistor tidak bocor atau masih bagus.

Namun jika anda menginginkan 1 kesatuan utuk beserta reacever +pll +box(ada tutupnya), saya menawarkan harga 210rb tanpa cek transistornya (kondisi apa adanya).  Pastinya sebelum sd1012 ada pendorong yang sejenis dengan 2sc1947
Harga sewaktu waktu dapat berubah (belum ongkos kirim)
cp kuncungi profil saya
profil saya
cp: 085643 918 460
bb: 7639BB54

Jual Kit Pemancar 80 Watt

Kami menyediakan Kit Pemancar Untuk daya 30-80 Watt sesuai pesanan
Sangat cocok untuk keperluan broadcasting.
Untuk 30 watt bisa menggunakan transistor 2sc1970 / 2sc1971 dan 2sc1946A
Untuk 50 watt bisa menggunakan transistor 2sc1971 / 2sc2237 dan 2sc2630
Untuk 80 watt bisa menggunakan 2sc1946A / 2sc2539 / 2sc2094 dan 2sc2782 atau 2sc2694 atau 2sc5125

Ini merupakan pesanan dari teknisi sulawesi. Kit ini sudah sering saya pakai, hasilnya sangat bagus, untuk 2sc2094 dan 2sc2782 mampu menghasilkan 100 watt dengan kondisi maksimum dengan input 1 watt

Atau menggunakan transistor 2sc2694 seperti berikut klik disini
Bagi yang berminat silahkan pm ke 085643918460. harga 80-100rb
Harga sewaktu waktu bisa berubah.

Jual Antena 3X5/8 Hutsler G7 Vertikal Untuk Broadcast

Alhamdulillah selesai sudah pesanan antena 3X5/8 G7 Hutsler untuk broadcasting.
Antena yang cukup panjang sekitar 7 Meter ini mempunyai dB yang cukup tinggi

Tu kan tinggi sekali .. hehe ... antena ini menggunakan bahan yang cukup kuat, bagian loding pertama saya gunakan PVC dua rangkap dan didalamnya menggunakan fiber, sehingga aman tidak mudah patah
## kecuali kalau digergaji .. hehe ...###
Antena ini dibuat untuk keperluan broadcasting di frekeuensi 95.1Mhz. Pembuatanya cukup memakan waktu tetap alhamdulillah hasilnya memuaskan, dengan alat ukur yang saya miliki

Kami menerima pembuatan antena 5/8, 2X5/8 atau hatsler. untuk keperluan broadcast maupun racing brik2an, tentunya dengan harga yang bersahabat
Untuk antena 5/8 (1 dB)= 300rb
Untuk antena 2X 5/8 (3.5 dB)= 450rb
harga sewaktu waktu bisa berubah
Pembuatan antena haruslah disertakan kabel, jika anda belum mempunyai kabel bisa saya adakan 9rb/meter dengan spesifikasi kabel ericson rg8.
cp : 085643918460

Skema Pemancar 300 watt 4X2sc2782

Skema ini saya adobsi dari DEA Broadcasting (Pak Machmud sebagai pemiliknya)
Beliau sangat baik, ketika saya bertanya tentang FR, beliau tidak segan segan untuk berbagi ilmu. sayangnya saya belum pernah main kerumahnya ...
Mungkin PA ini tergolong PA yang sudah banyak diringgalkan, karena sekarang sebagian beralih menggunakan BLF 278. Akan tetapi sebagian orang masih menggunakan 2sc2782 ini dikarenaka beberapa hal.

Yang perlu diperhatikan adalah capasitor di bagian output, terutama titik temu antara kaki colektor 2sc2782. Kenapa? karena di bagian tersebut sering terbakar jika menggunakan capasitor biasa. Kita bisa menggunakan capasitor yang 2KV ataupun 6KV atau yang NPO. Lebih meminimalisir resiko kerusakan dapat juga kita menggunakan capasitor dengan ukuran kecil (pF nya) misal 33pF, sehingga capasitor yang digunakan menjadi cukup banyak dan lebih aman.
Berikut layout PCB dan skemanya

Untuk skemanya ,, tidak harus sama persis, karena ketika kita tuning beda frekuensi, nilai capasitornya juga berbeda,, ya main perasaan aja .. hehe ..

Bongkar Rangkaian SWR Daiwa CN 801

Beberapa hari yang lalu SWR Daiwa saya problem nih ,,
Setelah dipinjam teman saya untuk maching antena ring 0 nya buat broadcast .. pulang pulang VU  Forward nya nggak mau di posisi 0,, harus dipukul-pukul, dan jika seharusnya 18 watt hanya terbaca 10 watt
jadinya saya bongkar deh ..

Baru kali ini saya bongkar SWR saya, dulunya saya juga pernah bongkar-bongkar swr sx 200 produk diamon ..

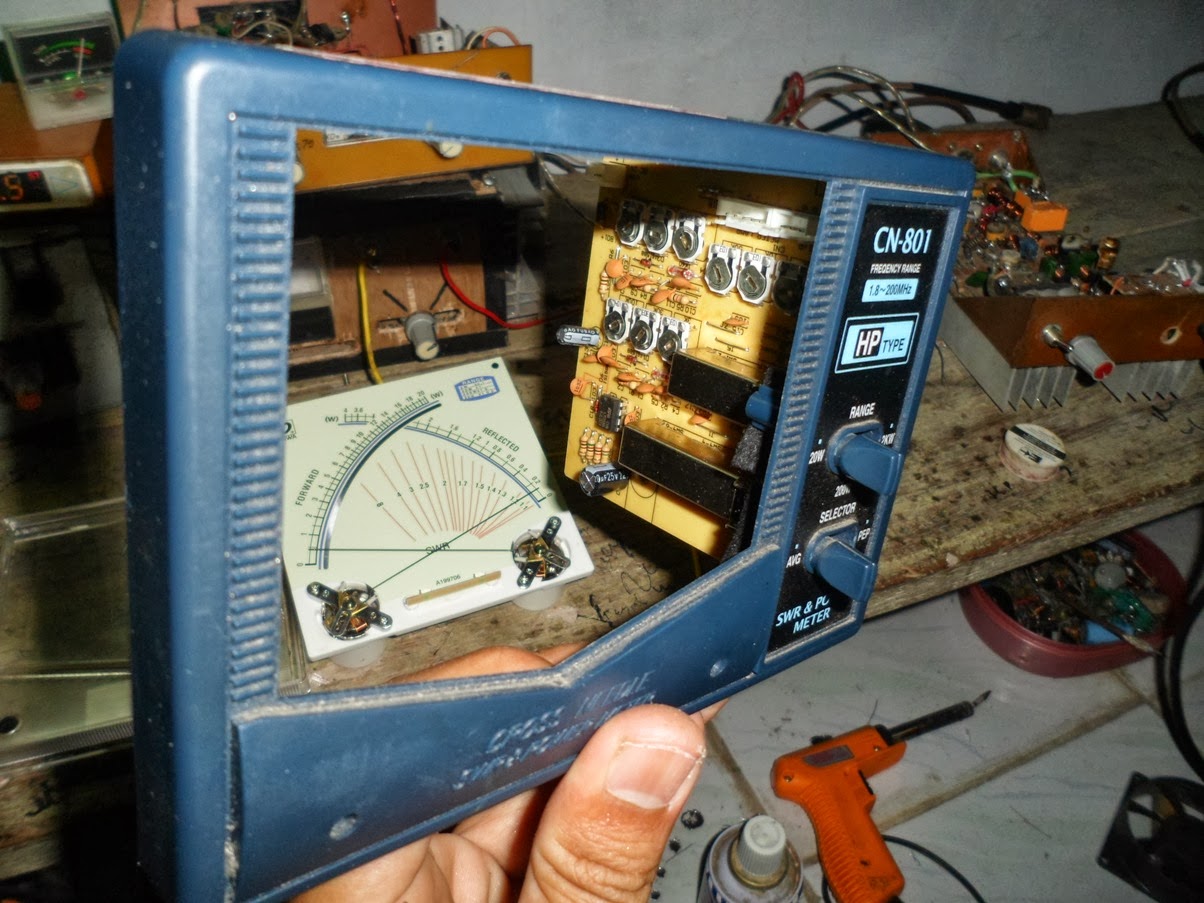

Bongkar bongkar ...

Berantakan sekali ya bengkel saya ... wakaka ...
nah karena saya cari cari info tentang VU swr daiwa cn 801 ini tidak ada yang jual baik di dalam maupun luar negri .. maka saya adakan operasi VU deh daripada beli swr baru ...

Alhamdulillah setelah dioperasi VU nya bekerja normal ..
dan mulai penasaran dengan sistem SWR ini .. apakah berbeda dengan SWR diamon sx 200 yang pernah saya miliki ...

intipp dikiiiiiit aja ye .. ndak usah blak blakan haha ......



Setelah saya cermati .. ternyata 11 duabelas dengan sx 200
maksudnya 11 duabelas ya mirip ...

Semacam ini lho kalau membuat swr ...

Diodanya jangan lupa pakai OA90 ya ..

Baik brand daiwa dan diamon systemnya seperti berikut
Jangan kawatir tentang akurasinya, saya sudah membandingkan dengan analyzer MFJ saya hasilnya tepat pada frekuensi yang sama (dengan catatan kabel jamper diukur pada frekeuensi tersebut), akan tetapi ada beberapa poin yang hanya bisa terukur dengan analyzer tersebut.

Lebih fisualnya lagi seperti ini
maaf gambar rangkaian cuma comot2.. bebeh gambarnya.. tp ya intinya seperti berikut ..

Nahh ..
Kalau bisa kedua ferrit diletakkan berdampingan (kalau gambar diatas kan atas bawah) kemudian menggunakan ferrid yang warna hijau .. IJOOO
Oke teman teman ...
Yang perlu diperhatikan, jarak antara dua konektor janganlah berjauhan, sekitar 8-10 cm ujung konektor langsung melekat pada PCB. kemudian rangkaian ini harus terselubungi grounding, seperti couptler daiwa diatas.

Pemancar Brik Brikan 60 Watt Menggunakan Transistor Alternatif 2SC2097

Satu bulan yang lalu ,, datang teman saya dari prambanan minta tolong dibuatkan pemancar untuk brik-brikan di 79 Mhz. Transistor yang digunakan merupakan transistor HF bekas modul seperti yang saya jual tempo lalu klik disini
Pemilik transistor sebelumnya sudah berusaha merakit sendiri transistor ini, akan tetapi kesulitan, katanya hanya keluar 30watt saja panas sekali dan watt nya turun berangsur..

Setelah saya rakit .. ini dia penampakanya

Dari Osilator masuk ke buffer yaitu saya menggunakan 2sc930 kemudian masuk ke 2sc2538 kemudian masuk ke 2sc1946A kira kira disini keluar 18 watt kemudian baru masuk ke 2sc2097
alhasil daya yang dihasilkan adalah 60 watt

Untuk osilator saya menggunakan tuner Fm, karena saya rasa lebih efisien walaupun sebagian besar tuner fm mempunyai sinyal harmonis yang lumayan dan peranakan sinyal .. hehe ...
Untuk datasheet transistor 2sc2097 silahakan klik disini

Terbaca di Power Meter / SWR daiwa CN801 saya 60 watt ..
kondisi ini merupakan kondisi maksimum , ya maklum transistor yang digunakan merupakan transistor HF yang diaplikasikan ke 79Mhz ..
Sangat dipaksakan bukan?
Saya juga pernah membuat boster fm menggunakan 2sc2879 .. hasilnya kurang lebih sama seperti ini ..

Silahkan kunjungi halaman lain di blog saya dan saya harap bisa bermanfaat, atau bisa anda sharing sharing di blog ini .. sekian dan terimakasih

Skema boster 100 Watt menggunakan 2X2SC2630

Trasnsistor FR Mitsubhisi dengan seri 2SC2630 memang sudah tidak asing di kalangan penggemar pemancar baik di 3 meteran maupun di 2 meteran. Transistor ini terkenal dengan kualitas yang bandel dan tidak over panas, dengan daya 50-60 watt
Untuk melihat datasheet 2SC2630 silahkan clik di sini
Adapun ujicoba yang pernah saya lakukan pada transistor ini mampu menghasilkan daya 100Watt pada Power Meter yang saya punyai dengan input sekitar 18 Watt
waaw.. 100Watt .. yang benar saja??
Tentu benar .. akan tetapi itu berada pada kondisi maximum.. otomatis saya hanya berani menyalakan beberapa detik saja ..
Beberapa bulan yang lalu saya kedatangan tamu,, dia membawakan 2 buah transistor c2630 seperti dibawah ini

Terlihat seperti baru ya? iya maksutnya baru beli hehe..
nah tidak usah membahas baru atau rekondisi ..
kita bahas perakitanya saja ..
sebenarnya saya ingin uploutkan skema sama lay out pcb nya .. sayang belum bisa
coba di lain waktu insyaAllah
nih saya tampilkan hasil jadinya saja ya

desain ini mampu menghasilkan daya 120W dengan input 1watt (kondisi maximum)
saya belum coba naikkan input karena sudah menarik arus hampir 18Ampere
Mohon maaf skemanya belum sempat dibuatkan
Ada baiknya anda melihat skema dari 4x2sc2782 dari DEA berikut klik disini
Untuk sistem bridge silahkan kunjungi halaman berikut Skema 2x2sc2694 bridge
Penting juga untuk anda ketahui cara pemilihan transistor macthpaired untuk dibuat balance (transistor yang hFE nya sama atau daya penguatan sama) sehingga tidak terjadi belat sebelah dan mengakibatkan transistor mati sebelah) silahkan klik disini cara untuk mengetahui hFE transistor match paired
Kami memproduksi PCB berikut dengan harga  30rb/ Pcs, dengan bahan fiber.
Jika anda berminat silahkan pm ke 085643918460
Atau juka anda menginginkan kit PA 80 watt tanpa Transistor bisa klik disini

Dijual Transistor HF Second 2SC3241 dengan Harga 170.000,-

Dijual Transistor HF Bekas 2SC3241 dengan Harga 170.000,-
Bagi penggeman CB pastinya tak asing dengan transistor ini, meskipun jarang kita jumpai di toko-toko pelosok. Transistor Second yang saya jual otomatis sudah uji kelayakan . pastinya bukan transistor yang bocor

Transistor ini memiliki kemampuan daya Po 85 watt, tengok datasheet di 2sc3241
Untuk transistor yang 2 bulat seperti 2789 itu adalah transistor HF juga, akan tetapi sudah hilang nomer serinya, pastinya punya toshiba, sedangkan yang 2sc3241 produk mitsubishi

Dijual Transistor Pemancar 2SC1969 dengan harga murah 25.000,-

Dijual Transistor Pemancar 2SC1969 dengan harga murah 25.000,-
Transistor HF ini merupakan salahsatu transistor alternatif untuk brik brikan frekeuansi 79Mhz

Untuk Perakitan PA nya anda bisa tengok di
PA alternatif 50watt
PA alternatif 100watt
Transistor Mitsubishi ini saya rasa cukup handal kalau hanya sekedar untuk brik brikan di 79Mhz. apalagi untuk SSB.

Dijual transistor pemancar 2SC1970 dengan harga murah

Jual transistor pemancar 2sc1970 dengan harga murah, 25.000,- per pcs
Transistor ini sangat cocok untuk perakitan exiter baik VCO maupun PLL

Dengan rating daya 1watt - 2.5watt  sudah cukup untuk mendorong transistor 2sc1946A
Lihat datasheet di 2SC1970
Untuk Rangkaian Exiter anda bisa melihat di sini

Transistor 2sc1971 mosfet yang murah

Beberapa pekan yang lalu, tepatnya kurang lebih 1 bulan yang lalu, saya diberi tahu di toko sebelah sono ... "klaten" ada transistor 2sc1971 ..
nih penampakannya

Setelah saya ukur menggunakan multitester ternyata 2sc1971 ini bukanlah transistor, melainkan mosfet ..
wah wah wah .. "yaudah lah mbak .. saya borong " ucap saya kepada sang penjual ditoko tersebut.
kasus punya kasus setelah saya coba dirumah .. tes drive pakae pendorong 2sc2538 yang keluar 1watt .. mosfet ini menghasilkan daya 8watt .. wah lumayan juga nih .. harga 35000, bisa keluar segini ..
saya fikir fikir apa ini RDHVF06?? setelah saya banding bandingkan kok beda ya? saya buat RD06 keluar 8watt adem ayem. tapi mosfet ini sudah hangat..
masa bodo deh yang penting cap cusss ....

Boster UHF 2xMRF646

Beberapa pekan yang lalu saya mendapatkan boster uhf menggunakan transistor 2xMRF646 didorong dengan 2X2SD1488 menggunakan sistem bridge. Boster ini sepertinya bekerja di UHF dengan melihat rangkaian dan datasheet transistor tersebut. Boster ini sudah diambil rekan saya di daerah kudus, katanya untuk edit dipakai untuk keperluan pemancar TV. Saya sih tidak tau menau masalah pemancar TV .. hehe ...

Transistor ini pernah juga saya pakai di frekuansi 79Mhz.di frekuensi tersebut transistor ini dapat menghasilkan daya 40-60watt . Lumayan juga untuk balapan .. hehe ....
bisanya untuk per item transistor MFR646 second atau bekas ini dibandrol dengan harga 140-160 ribu.



Yang ini juga boster HT 60watt menggunakan MRF646 didorong dengan MFR641. sayang sekali setelah saya cek, transistor MRF641 nya bocor.
